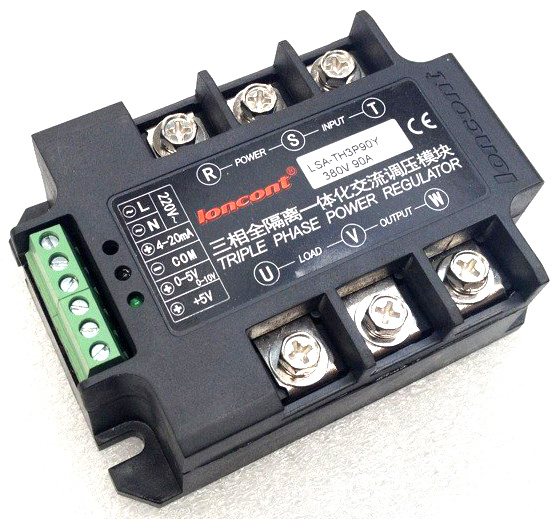

三相全隔離一體化交流移相調壓器模塊

本產品可以完美替代提升各種STY三相調壓模塊+三相同步變壓器模塊等產品，無需外接同步變壓器和直流電源，真正實現一體化，安裝、控制便捷易用，工作可靠穩定，具有超高的線性調壓精度。

合理、精巧的模塊化結構設計使用戶設備升級改造花費成本得以大幅度降低。

常見應用范圍如下：

加熱：電爐、注塑設備、熱塑成型、紡織設備、紅外加熱、供電分配系統、干燥

電機：風機電機、水泵電機、注塑機、力矩電機

照明：公共照明、工業照明、舞臺燈光

其他：變壓器、電感線圈、電焊、電鍍

㈠ 產品特點

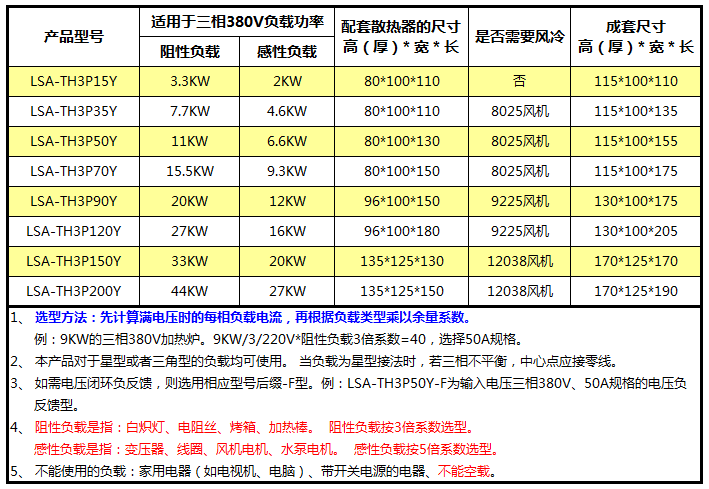

 ㈡ 模塊負載輸出端電流等級及型號如下表：

注：特殊規格的可聯系我公司定制。200A以上大電流可采用我公司“三相觸發器TSR+隨機型固態繼電器”或者“三相觸發器T3SCRH +可控硅”的組合方式，性價比高，故障損失小。

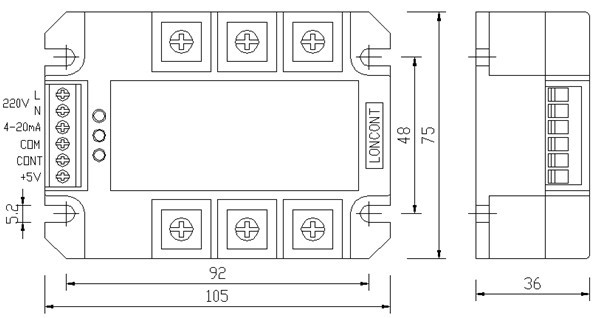

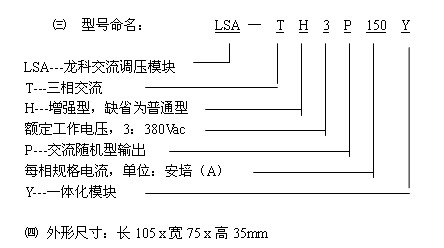

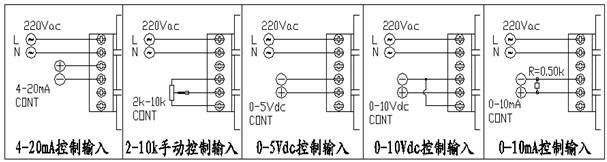

㈤ 輸入端子各功能模式接線圖





使用說明



獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。



1、4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對COM端的輸入阻抗為250Ω。采用此方式時+5V端和CONT端懸空。



2、電位器手動控制方式：按圖示，電位器中間端接到模塊CONT端，電位器另兩端分別接到模塊COM端和+5V端。當控制端CONT從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，CONT端電壓越高，模塊輸出越大。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ之間。采用此方式時‘4-20mA’端懸空。



3、0-5Vdc控制方式：按圖示，可接受單片機等的0-5Vdc模擬信號，輸入控制正極接CONT端、負極接COM端，模塊內部CONT端相對COM端的輸入阻抗大于30KΩ。采用此方式時+5V端及‘4-20mA’端懸空。



4、0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對COM端的輸入阻抗大于15KΩ。采用此方式時‘4-20mA’端懸空，+5V端和COM端短接，0-10Vdc控制信號從0-5Vdc控制端借道進入。



5、0-10mA控制方式：按圖示，采用此方式時須在模塊CONT端與COM端之間接一只500Ω、1/2W電阻，當輸入0mA時對應CONT端為0Vdc，當輸入10mA時對應CONT端為5Vdc。



注意：



1、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。



2、模塊各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。



3、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。



4、若模塊內可控硅在較小導通角下長時間輸出較大電流（即主電路輸入電壓很高、輸出電壓很低），這可能導致模塊嚴重發熱。

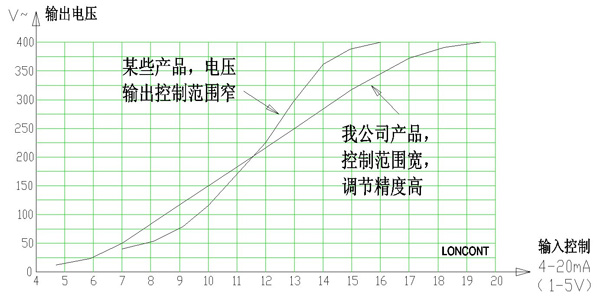

5、模塊有線性補償功能，輸入輸出特性曲線：



㈥ 技術參數

控制參數	輸入電壓	0-5V，0-10V
	輸入電流	4-20 mA
	手動電位器	2-10kΩ
	LED指示	有



輸出參數	額定工作電壓	380±10%Vac
	電網頻率	50 Hz
	斷態峰值截止電壓Vp	≥1200Vpk
	浪涌電流（電網一周）	800%
	最小負載電流	100mA
	斷態漏電流	＜12mA
	靜態電壓上升率dVs/dt	＞200V/μs（增強型）
	換向電壓上升率dVc/dt	＞200V/μs（增強型）
	調節響應時間	10ms
	關斷最大延時	10ms



其它參數	介質耐壓  （輸入、輸出及外殼間）	≥2000 Vac
	絕緣電阻  （輸入、輸出及外殼間）	＞1000 MΩ（500Vdc）
	冷卻方式	散熱器（風冷）
	工作環境溫度	0---+55℃

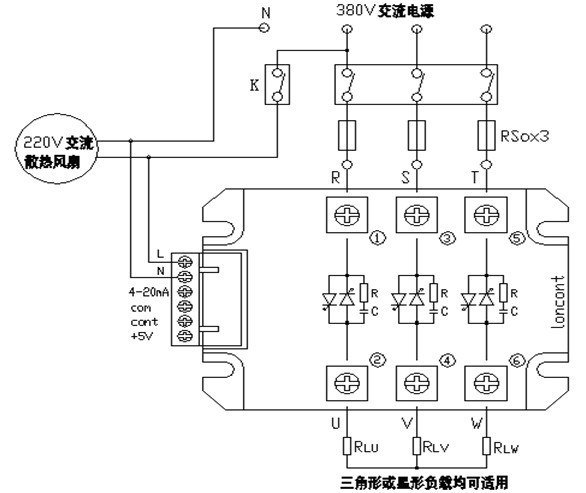

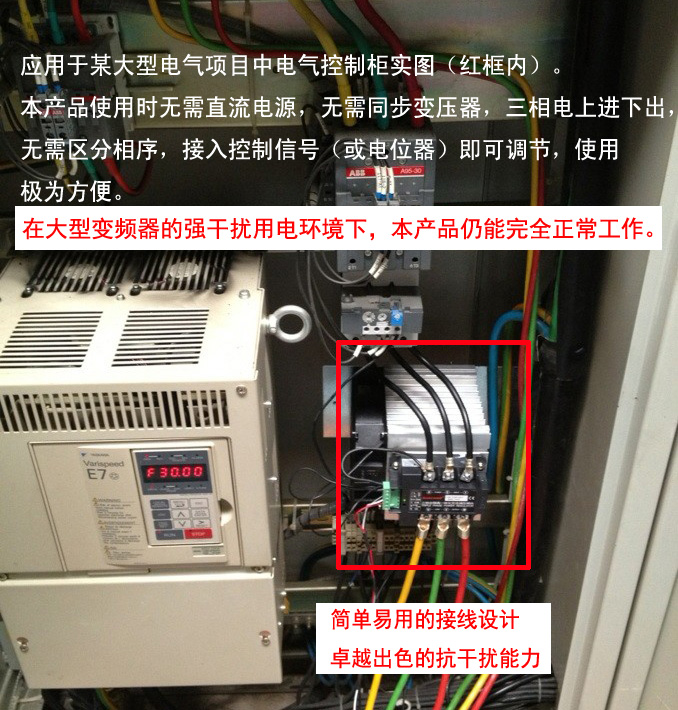

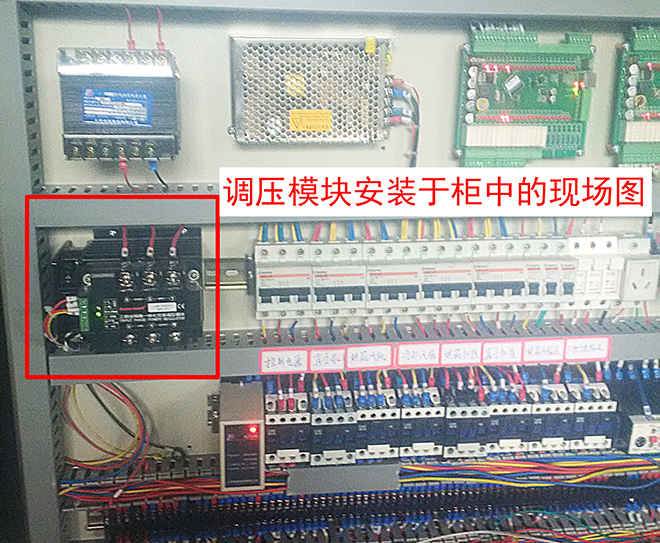

㈦ 強電主回路輸出端應用電路接線





1、安裝方式：壁掛式垂直安裝，電源為上進下出。接線時各銅端子上要清除雜物，擰緊螺釘，否則會造成端子發熱而導致損壞。



2、三相交流電路的進線R、S、T無相序要求，導線粗細按實際使用電流選擇。



3、“L”和“N”線僅為模塊內部控制電源用，用1平方細導線即可，與各輸入控制端之間為全隔離絕緣設計。 “L”端可接到任一路相線上，“N”端必須接三相零線。“L”和“N”不能調換。



4、U、V、W輸出端可接380Vac△形負載或者220VacY形負載（無須接N線）。



5、若三相負載平衡，負載中心零線可接可不接。若三相負載不平衡，負載中心零線必須接，否則將導致輸出電壓有偏差。



6、過流保護：在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。可在模塊的進線R、S、T端之前安裝快速熔斷器，規格可按實際負載電流的1.5倍選配。

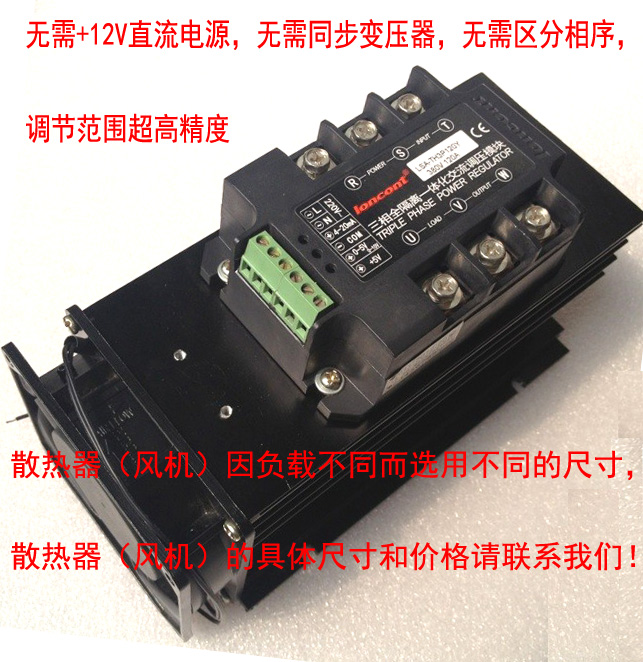

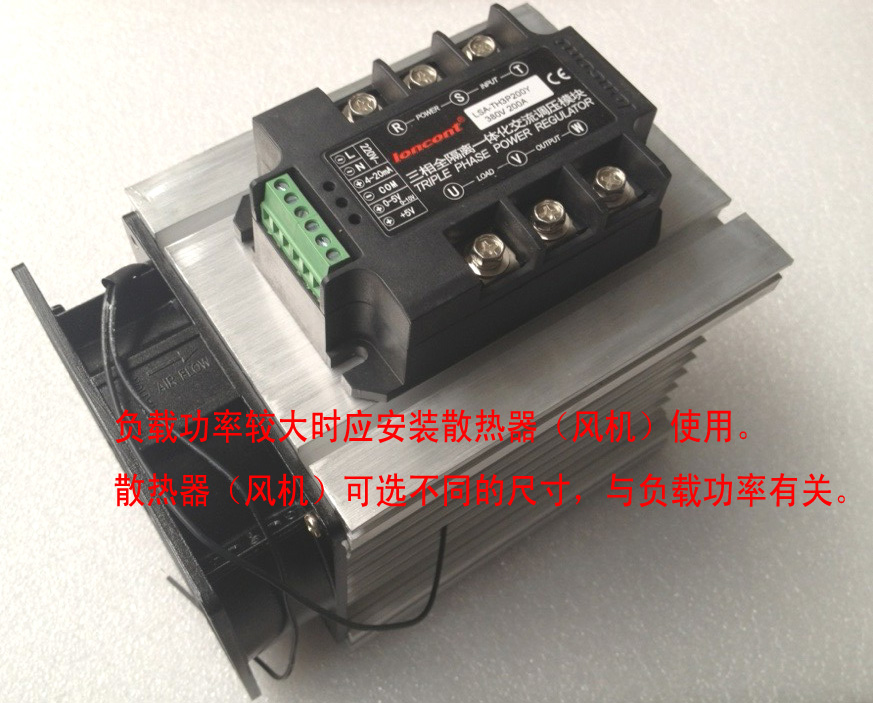

7、型號為LSA-TH3P35Y及以上的產品應安裝散熱器使用，在機柜中與其他器件之間有足夠的散熱空間。安裝散熱器時應在產品底板上均勻涂抹導熱硅脂，使得底板與散熱器導熱良好。型號為LSA-TH3P70Y及以上的產品應安裝220V交流風機強制散熱。散熱效果不僅跟實際使用電流和散熱器的大小有關，也與環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大小）以及安裝密度等因素有關。我公司可根據負載的實際功率加裝合適的散熱器及風機。



應用于三相四線制電路接線圖：
