1、龍科LSW-系列一體化單相調功模塊采用進口大規模集成電路設計，采用先進的周波過零輸出，克服了斬波調壓控制方式的缺點，同時負載上的電流通斷是按正弦波均勻分布的，功率輸出平穩性又遠遠優于接觸器占空比控制方式，因而提高了調節精度和電源利用效率，減少對電源的污染，節電效果明顯，是工業電加熱應用比較理想的控制方式。

本交流周波控制調功模塊，內部集電壓同步過零檢測、MCU電路、輸入控制電路和驅動電路、可控硅等于一體，體積小，外圍接線少，使用方便。

2、全面支持4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等輸入自動控制模式，也可用手動控制，輸入調節范圍寬，輸出調節分辨率高，三相對稱性好，抗干擾能力強。

3、模塊適用于電加熱等阻性負載。

4、模塊采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高。

5、模塊有LED電源指示和輸出調節量指示。

6、模塊已內置可控硅保護電路，無須外接。

7、各輸入控制端與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。

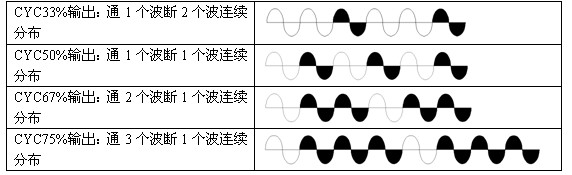

8、輸出CYC方式：負載電流按正弦波均勻通斷分布調功模塊

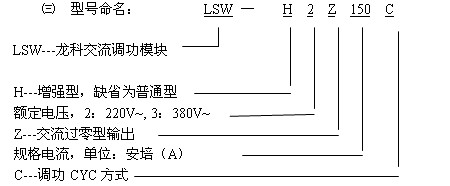

㈡模塊負載輸出端電流等級及型號如下表：

	電流	型號		電流	型號
普通型	16A	LSW-2Z16C	增強 型	70A	LSW-H2Z70C
	25A	LSW-2Z25C		90A	LSW-H2Z90C
	40A	LSW-2Z40C		120A	LSW-H2Z120C
增強 型	15A	LSW-H2Z15C		150A	LSW-H2Z150C
	35A	LSW-H2Z35C		200A	LSW-H2Z200C
	50A	LSW-H2Z50C

注：150A以上大電流可采用我公司“調功控制器+過零型固態繼電器”的組合方式，性價比高，故障損失小。

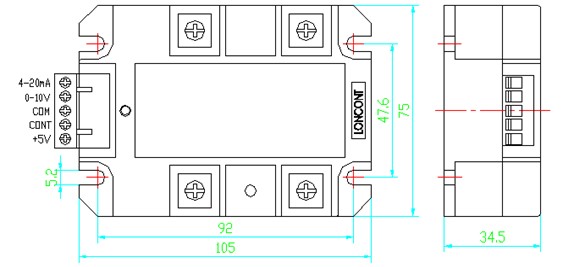

㈣外形尺寸：長105 x寬75 x高35mm

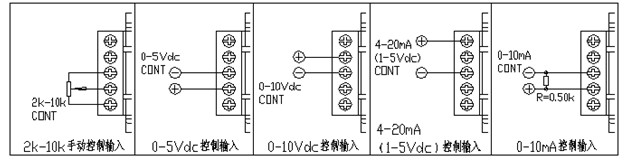

㈤輸入端子各功能模式接線圖

使用說明

1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。

①、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和+5V端。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調。

②、0-5Vdc控制方式：按圖示，可接受單片機等的0-5Vdc模擬信號，控制輸入正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，其中cont在0-0.7Vdc左右時為全關閉區域，可靠關斷整個電路的輸出；cont在0.7Vdc-4.3Vdc左右為可調區域，即隨著控制電壓的增大，交流負載上的電壓從0伏增大到最大值；cont在4.3Vdc-5Vdc左右時為全開通區域，交流負載上的電壓為最大值（接近電網電壓）。

③、0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。

④、4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。當以4-20mA控制輸入時，4-5mA左右時為全關閉區域，可靠關斷整個電路的輸出；5-19mA左右為可調區域，即隨著控制電流的增大，交流負載上的電壓從0伏增大到最大值；19-20mA左右時為全開通區域，輸出最大。

⑤、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時cont端為0Vdc，當輸入10mA時cont端為5Vdc。

2、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。

3、模塊各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。

4、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。模塊可以手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。

㈥技術參數

控制參數	輸入電壓	0-5V，0-10V
	輸入電流	4-20 mA
	手動電位器	2-10kΩ
	LED指示	有

輸出參數	額定工作電壓	220±10%Vac或380±10%Vac
	電網頻率	50 Hz
	斷態峰值截止電壓Vp	≥1200Vpk
	浪涌電流（電網一周）	800%
	最小負載電流	100mA
	斷態漏電流	＜12mA
	靜態電壓上升率dVs/dt	＞200V/μs（增強型）
	換向電壓上升率dVc/dt	＞200V/μs（增強型）
	調節響應時間	10ms
	關斷最大延時	10ms

其它參數	介質耐壓（輸入、輸出及外殼間）	≥2000 Vac
	絕緣電阻（輸入、輸出及外殼間）	＞1000 MΩ（500Vdc）
	冷卻方式	散熱器（風冷）
	工作環境溫度	0---+55℃

㈦強電主回路輸出端應用電路接線

模塊內部①②端為可控硅電路，分為一只雙向可控硅的普通型、兩只單相可控硅反并聯的增強型。模塊內部③④端為導線直通端，內部①③端之間接有電源同步變壓器。

1、安裝方式：壁掛式垂直安裝，電源為上進下出。接線時各銅端子上要清除雜物，擰緊螺釘，否則會造成端子發熱而導致?lián)p壞。

2、過流保護：在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。可在模塊的進線R、S、T端之前安裝快速熔斷器，規格可按實際負載電流的1.5倍選配。

3、模塊應與散熱器配合使用，在機柜中與其他器件之間有足夠的散熱空間。必要時可安裝220V~風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器的大小有關，還跟環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大小）以及安裝密度等因素均有關。

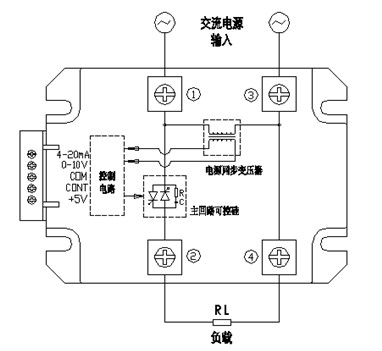

2220Vac或380Vac交流負載應用電路

（雙線兩進兩出接法）

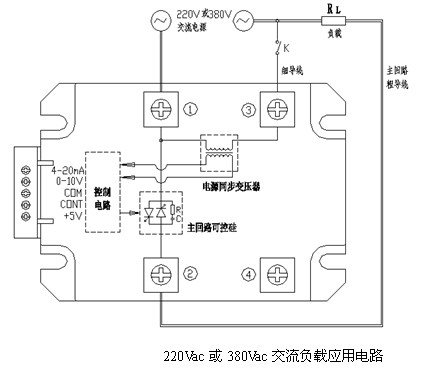

（單線接法，可節約昂貴的銅導線，④端不用）（接入開關K也可控制模塊工作或不工作）

注：一般推薦70A規格以下小電流用雙線接法，90A及以上大電流規格用單線接法。
