移相觸發器的原理是根據控制電壓CONT的大�。ǹ刂菩盘柾ǔ�0-5V、0-10V、4-20mA、1-5V、0-10mA等），輸出端產生與電網電壓同步的雙倍電網頻率的移相角a從180°到0°范圍內變化的寬脈沖，用以驅動隨機型固態繼電器，使交流負載上的電壓從0伏到最大值線性可調，從而達到移相調壓的目的。觸發器內部包括同步相位檢測電路、鋸齒波形成電路、輸入控制調整電路、基準電路、移相比較電路、驅動觸發輸出電路，以及提供這些電路工作的穩壓電源等。產品超小超薄設計，SMT貼片工藝，有立式、臥式、針插式、裝置式等封裝形式�？膳c隨機型固態繼電器靈活組合，用于半波、全波交流電壓調節�？呻娢黄魇謩涌刂苹螂妷盒盘�、電流信號自動控制。觸發器使用單寬脈沖強觸發方式，適應感性負載或阻性負載。

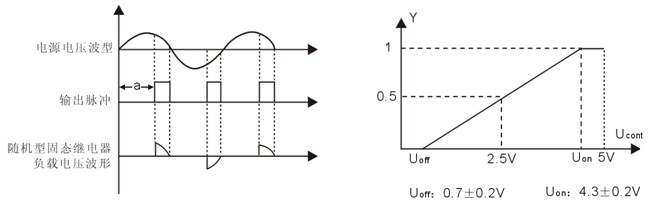

移相觸發器控制電壓Ucont和輸出端脈沖占空比Y的關系曲線如下：

a．控制電壓在0V- Uoff為關閉區域，可靠關閉主電路電壓的輸出。
b. 控制電壓在Uoff - Uon為基本線性區域，隨著控制電壓信號的增大，主電路負載上的電壓也逐漸增大；
c. 控制電壓在Uon - 5V時，為全導通區域，負載上的電壓即為電網電壓。

㈡隨機型固態繼電器移相觸發器

此類觸發器有三種：① 超小超薄設計的針插焊接臥式，印刷板上使用，型號：LSJK-SRZ；

② 超小超薄設計的針插焊接立式，印刷板上使用，型號：LSJK-SRL；

③ 螺釘壓緊式電極，裝置式安裝，型號：LSJK-SRW。

其中LSJK-SRW型有上電緩啟動功能。

由于隨機型固態繼電器具有直流控制端施加控制信號，交流負載便立即導通的性能，因此當控制信號為與交流電網同步的可移相的脈沖信號時，負載端便可以實現從180°到0°范圍內電壓的平穩調節。因此觸發器和繼電器的配合使用，可以用最簡便的方法，最低的成本，最省的空間（體積）實現高可靠性、高精度、與電網全隔離的自控系統要求，如溫控、調光等阻性負載及某些單相電感性負載場合。

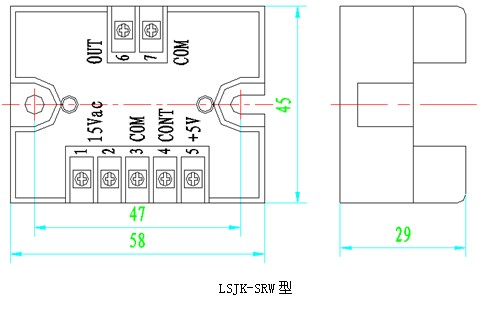

1、外形尺寸

2、引腳功能：

①、②腳（~`端）接同步變壓器的副邊繞組，電壓為15±3Vac，供給移相觸發器的電源和同步基準；

③腳和⑦腳（COM端）為內部地，當移相觸發器由外電路自動控制時，③腳和⑦腳與外電路的地相連；

④腳（CONT端）為脈沖移相控制端，當④腳輸入相對于③腳有0-5Vdc電壓信號時，

⑥腳輸出端便產生180°到0°的可移相的寬脈沖；

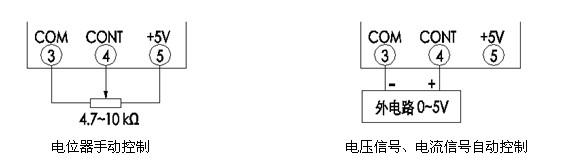

⑤腳（+5V端）為移相觸發器內部產生的＋5V電壓端，當⑤④③腳外接電位器手動控制時，⑤腳提供電源，當外電路提供控制信號時，⑤腳懸空不用；

⑥腳（OUT端）為輸出端，相對于⑦腳地為正，驅動隨機型固態繼電器；

⑦腳（COM端）為內部地，與③腳相通。

3、移相觸發器的其他技術參數：

a. ①②腳外接的同步變壓器次級繞組電壓值要求在15±3VAC以內，所需的電流約為30mA，功率1W或2W即可。

b. ⑥腳的輸出脈沖電平在10V左右，輸出電流約為10mA，本公司生產的移相觸發器和任何電流等級的隨機型固態繼電器可直接匹配。

c. ⑤腳的+5V電壓信號供手動電位器控制時提供電源用，不作他用，所選用的電位器值一般在4.7KΩ到10KΩ之間。

d. ④腳控制端電壓在 0-5V 范圍內變化，④③腳輸入阻抗大于15KΩ。

e. ④腳若需0-10V或4-20mA等其他控制信號時，請在訂貨時予以說明。

f. 觸發器有LED電源指示和輸出調節量指示（SRW型）。

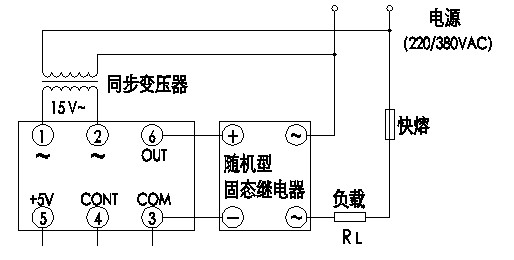

4、移相觸發器與隨機型固態繼電器組成的應用電路圖
