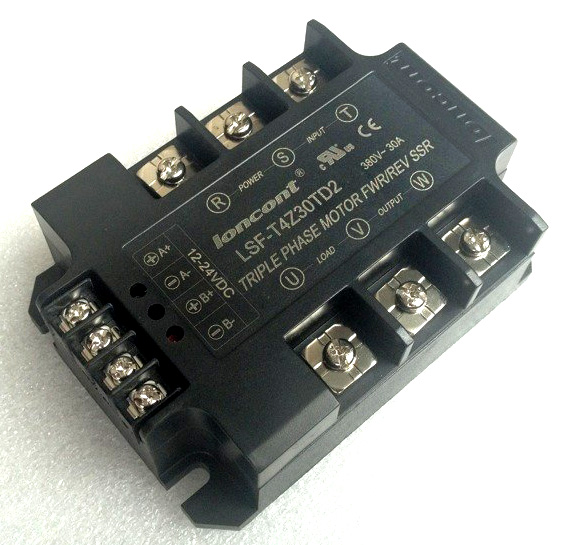

三相交流電機正反轉控制模塊

㈠ 概述
1、龍科三相交流電機正反轉控制固態繼電器模塊（LSF-T系列），三相三控型（內置五路可控硅）。
2、模塊在輸入控制端設置正反互鎖電路，有效防止正反兩路可控硅同時導通。
3、輸出端與輸入控制端采用光電隔離，內部每一路可控硅內置RC吸收回路，無需外接。
4、模塊有兩只LED發光管顯示電機旋轉方向，另有LED電源指示。
5、控制電壓12-24Vdc寬范圍，工作電流約25-45mA，其它電壓也可定制。輸入共陽或共陰可隨意接線，控制電流約3mA。
6、模塊有380V上電保護電路，無浪涌沖擊，抗干擾能力強。可控硅采用DCB陶瓷基板，電流規格為15A-90A。
7、產品可靠性高，接線簡單，使用方便。

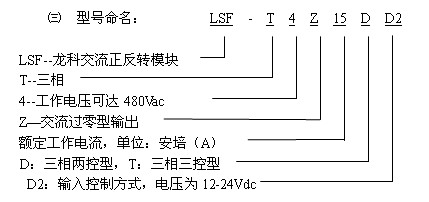

㈡ 繼電器負載輸出端電流等級及型號如下表：



㈣ 外形尺寸:105*75*35mm

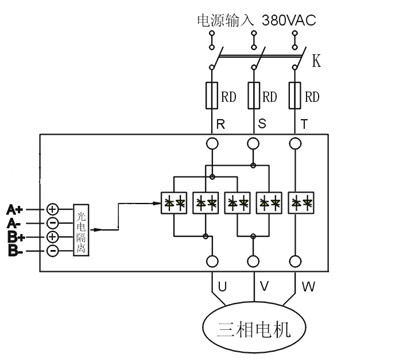

㈤ 原理框圖和接線圖

1、模塊主電源輸入上端應安裝帶過流保護斷路器(空氣開關)，并且在必要時串接快速熔斷器(RD)。斷路器和熔斷器的額定電流可按電機額定電流的1.2-1.5倍選取，不必選取過大。

2、模塊內部每一路可控硅均內置RC吸收回路和過壓保護電路，無需外接。

3、三相兩控型內置四路可控硅，其中第五路為導線直接接通，當模塊關斷時，380Vac交流強電將仍然直接接入電動機內，敬請留意。

4、三相三控型內置五路可控硅，當模塊關斷時，可全部切斷模塊的輸出。

5、控制輸入端A路和B路，當兩路均無輸入或均有輸入時，模塊關斷主回路輸出。當僅有A路控制輸入時，主回路輸出為U – V - W相序。當僅有B 路控制輸入時，主回路輸出為V - U - W相序。

三相三控型（內置五路可控硅）

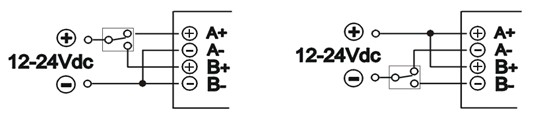

正反輸入控制端共陰接法                        正反輸入控制端共陽接法

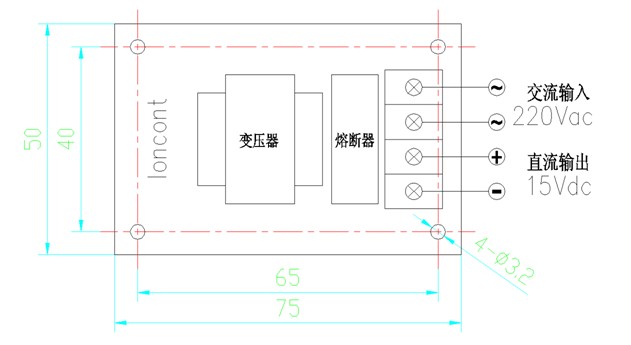

㈥ 本公司有配套15V控制電源供應，外形尺寸：長75*寬50*高35 mm 。如下圖：
