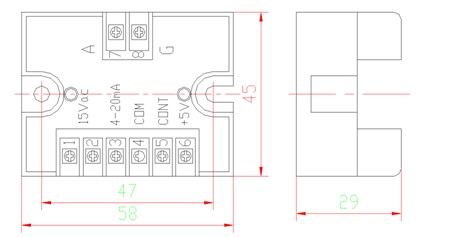

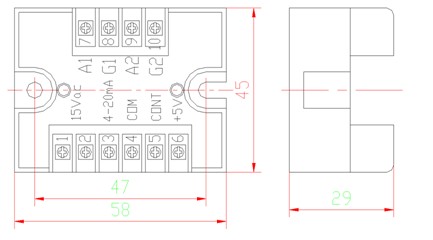

LSJK-SCRH型外形尺寸

2、引腳功能：

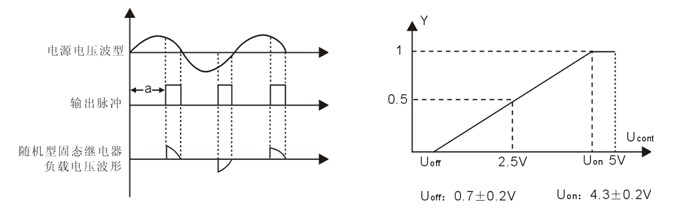

①、②腳（~`端）接同步變壓器的副邊繞組，電壓為15±3Vac，供給移相觸發器的電源和同步基準；③腳為脈沖移相控制端，當③腳輸入相對于④腳有4-20mA電流信號時，⑧腳⑩腳輸出端便會輸出產生180°到0°的可移相的寬脈沖；

④腳（COM端）為內部地，當移相觸發器由外電路自動控制時，④腳與外電路的地相連；

⑤腳（CONT端）為脈沖移相控制端，當⑤腳輸入相對于④腳有0-5Vdc電壓信號時，⑧腳⑩腳輸出端便產生180°到0°的可移相的寬脈沖；

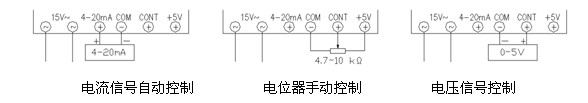

⑥腳（+5V端）為移相觸發器內部產生的＋5V電壓端，當⑥⑤④腳外接電位器手動控制時，⑥腳提供電源，當外電路提供控制信號時，⑥腳懸空不用；

 3、移相觸發器的其他技術參數：

    a. ①②腳外接的同步變壓器次級繞組電壓值要求在15±3VAC以內，所需的電流約為30mA，功率1W或2W即可。

    b.  ⑥腳的+5V電壓信號供手動電位器控制時提供電源用，不作他用，所選用的電位器值一般在4.7KΩ到10KΩ之間。

    c. ③腳控制端電流在 4-20mA 范圍內變化，③④腳輸入阻抗 250Ω。

    d. ⑤腳控制端電壓在 0-5V 范圍內變化，⑤④腳輸入阻抗大于15KΩ。

    e. 若需0-10V等其他控制信號時，請在訂貨時予以說明。

    f. 移相觸發器的控制部分與輸出觸發端之間光電隔離。

    g. 觸發器有LED電源指示和LED輸出調節量指示。

    h. 可控硅應按下列電路圖接上相應的RC吸收回路，其中R選30Ω-100Ω，功率大于等于3W；C選0.1μf-1.0μf，250VAC或400VAC以上。

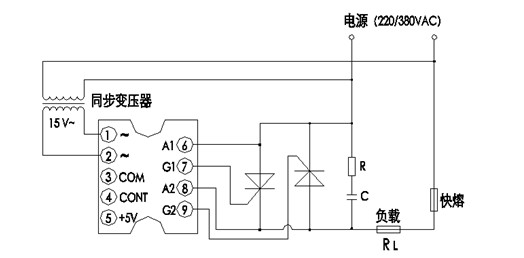

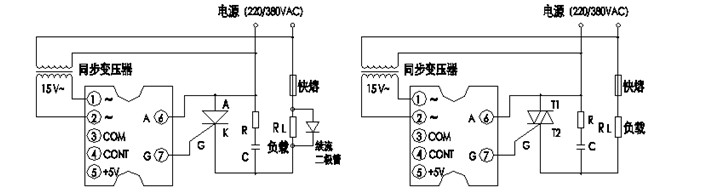

4、移相觸發器與可控硅組成的應用電路圖
