單相可控硅移相觸發器

  ㈠ 概述

移相觸發器的原理是根據控制電壓CONT的大�。�控制信號通常為0-5V、0-10V、4-20mA、1-5V、0-10mA等），輸出端產生與電網電壓同步的雙倍電網頻率的移相角a從180°到0°范圍內變化的寬脈沖，用以驅動單向或雙向可控硅，使交流負載上的電壓從0伏到最大值線性可調，從而達到移相調壓的目的。觸發器內部包括同步相位檢測電路、鋸齒波形成電路、輸入控制調整電路、基準電路、移相比較電路、驅動觸發輸出電路，以及提供這些電路工作的穩壓電源等。產品超小超薄設計，SMT貼片工藝�？膳c單向可控硅靈活組合，用于半控、全控橋式整流直流電壓調節�？呻娢黄魇謩涌刂苹螂妷盒盘枴㈦娏餍盘栕詣涌刂啤Ｓ|發器使用單寬脈沖強觸發方式，適應感性負載或阻性負載。

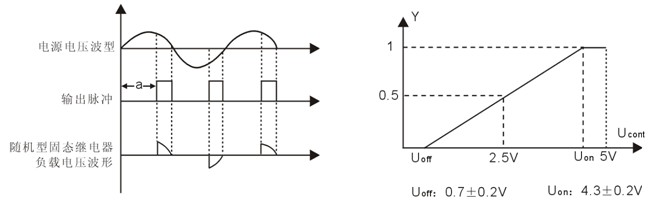

移相觸發器控制電壓Ucont和輸出端脈沖占空比Y的關系曲線如下：


a．控制電壓在0V- Uoff為關閉區域，可靠關閉主電路電壓的輸出。
b. 控制電壓在Uoff - Uon為基本線性區域，隨著控制電壓信號的增大，主電路負載上的電壓也逐漸增大；
c. 控制電壓在Uon - 5V時，為全導通區域，負載上的電壓即為電網電壓。


㈡ 單相可控硅移相觸發器
此類觸發器有二種，全部為螺釘壓緊式電極，裝置式安裝，均有上電緩啟動功能。
① 單向可控硅半控橋整流型移相觸發器，LSJK-SCRT型；
② 單向可控硅全控橋整流型移相觸發器，LSJK-SCRF型。
可控硅移相觸發器模塊的原理是：以電網相位為同步，當改變控制電壓的大小(0V—5V)時，內部便產生相對電網電壓180°-0°的觸發脈沖，通過光電隔離，輸出端(A、G)便觸發相應的可控硅導通，從而達到移相調壓的目的。
    由于移相觸發器的控制部分與輸出觸發端之間光電隔離，因而可以用手動或自動兩種控制方式。在應用中只需提供15±3Vac的電網同步電壓。連線全部為螺釘壓緊式電極，裝置式安裝，使用極為方便。

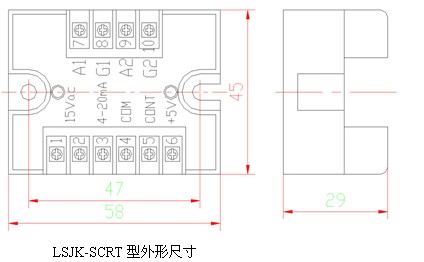

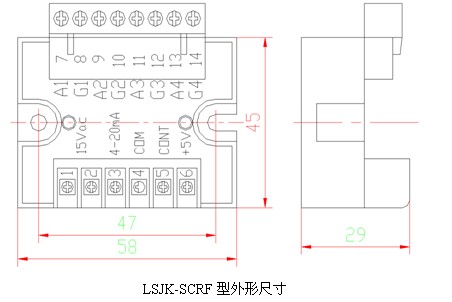

1、外形尺寸


2、引腳功能：

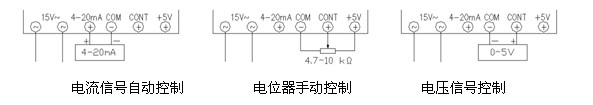

①、②腳（~`端）接同步變壓器的副邊繞組，電壓為15±3Vac，供給移相觸發器的電源和同步基準；③腳為脈沖移相控制端，當③腳輸入相對于④腳有4-20mA電流信號時，⑧腳⑩腳輸出端便會輸出產生180°到0°的可移相的寬脈沖；
④腳（COM端）為內部地，當移相觸發器由外電路自動控制時，④腳與外電路的地相連；
⑤腳（CONT端）為脈沖移相控制端，當⑤腳輸入相對于④腳有0-5Vdc電壓信號時，⑧腳⑩腳輸出端便產生180°到0°的可移相的寬脈沖；
⑥腳（+5V端）為移相觸發器內部產生的＋5V電壓端，當⑥⑤④腳外接電位器手動控制時，⑥腳提供電源，當外電路提供控制信號時，⑥腳懸空不用；
 3、移相觸發器的其他技術參數：
    a. ①②腳外接的同步變壓器次級繞組電壓值要求在15±3VAC以內，所需的電流約為30mA，功率1W或2W即可。
    b.  ⑥腳的+5V電壓信號供手動電位器控制時提供電源用，不作他用，所選用的電位器值一般在4.7KΩ到10KΩ之間。
    c. ③腳控制端電流在 4-20mA 范圍內變化，③④腳輸入阻抗 250Ω。
    d. ⑤腳控制端電壓在 0-5V 范圍內變化，⑤④腳輸入阻抗大于15KΩ。
    e. 若需0-10V等其他控制信號時，請在訂貨時予以說明。
    f. 移相觸發器的控制部分與輸出觸發端之間光電隔離。
    g. 觸發器有LED電源指示和LED輸出調節量指示。
    h. 可控硅應按下列電路圖接上相應的RC吸收回路，其中R選30Ω-100Ω，功率大于等于3W；C選0.1μf-1.0μf，250VAC或400VAC以上。

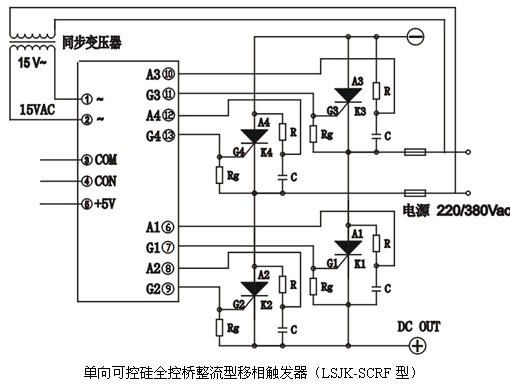

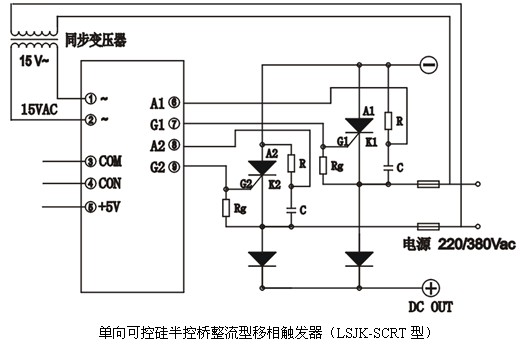

4、移相觸發器與可控硅組成的應用電路圖
